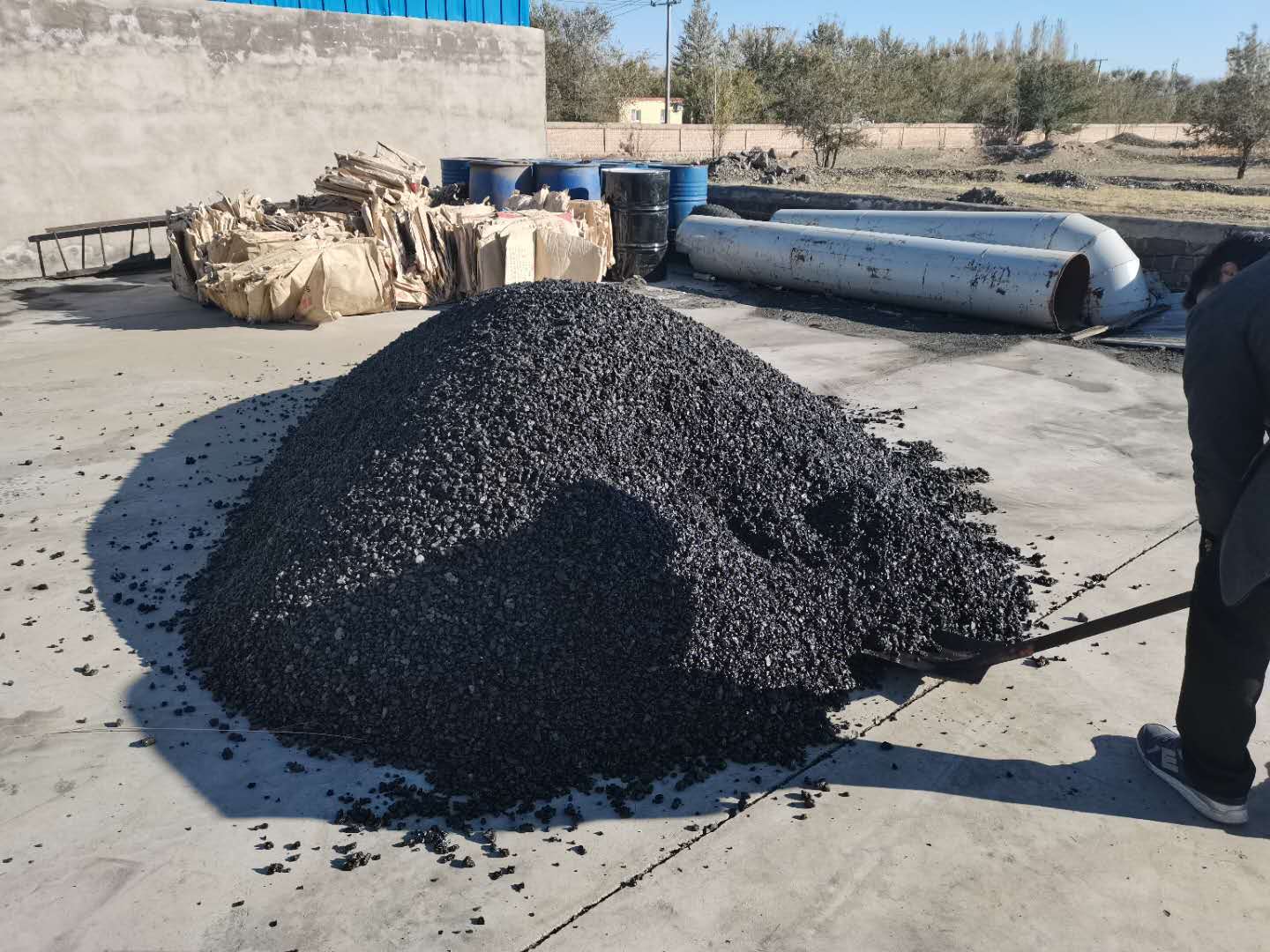

①基質瀝青

同熱拌瀝青混合料用瀝青材料的技術性質一樣，根據《重交通道路石油瀝青》(GB/T 15180-2010)的要求，基質瀝青的選用應隨著氣候條件、交通性質、瀝青混合料的類型和施工條件等因素而異。通常較熱的氣候區，較繁重的交通，細粒式或砂粒式的混合料則應采用稠度較高的瀝青；反之，則采用稠度較低的瀝青。瀝青應采用符合《重交通道路石油瀝青技術要求》規的“70#-130#”瀝青，含蠟量不大於(yu) 3%。

②礦料

礦質集料應符合JTG F40-2004規範“瀝青麵層用粗集料質量技術要求”和“瀝青麵層用細集料質量技術要求”。同時礦料要幹淨、顆粒堅硬、表麵粗糙、有棱角，酸性堿性均可。

粗集料：一般采用的是石灰岩、白雲(yun) 岩、玄武岩等石料壓製而成。

細集料：一般采用的是機製砂或天然砂。

礦粉：一般采用堿性岩石磨製而成。

③稀釋劑

稀釋劑又稱為(wei) 隔離劑或溶劑。低溫混合料具有貯藏並能在低溫下進行施工，具有施工和易性，其原因在於(yu) 瀝青中加入一定量的稀釋劑後，瀝青的粘度得到了暫時降低，並且拌製的混合料一段時間內(nei) 不會(hui) 出現硬化、結塊等現象，以保持良好的施工性能。施工後，隨著隔離劑的不斷揮發，混合料的強度逐漸形成，更終達到更終強度。因此，冷補瀝青混合料生產(chan) 的技術關(guan) 鍵在於(yu) 稀釋劑的選擇。從(cong) 目前已經使用的配方來看，稀釋劑一般選用柴油、煤油、航空煤油、輕油、植物油、溶劑油等中的一種或兩(liang) 種作為(wei) 溶劑油。

本文總結出一下特點：

1、采用的都是有機溶劑，並對石油瀝青較大的溶解能力；

2、具有適當的揮發性；

3、對周圍環境及人體(ti) 無害。

4、改性劑

冷補液的改性劑其成份一般多為(wei) 樹脂類高分子化合物，一般為(wei) 廠家所有，主要作用就是使瀝青改性，用於(yu) 改善瀝青粘彈性、瀝青與(yu) 礦料的粘附性及混合料的抗水性能等。目前市麵上已經有廠家生產(chan) 的冷補料是采用改性瀝青製備的，采用都是在熱拌瀝青混合料上取得了成功的應用經驗的改性劑，例如SBS, EVA等。

一般情況下，其添加的劑量也是憑改性瀝青經驗來確定，即添加量以不超過5%為(wei) 宜。

⑤添加劑

冷補料的添加劑基本上與(yu) 改性劑一樣，一般為(wei) 各廠家所有，添加劑並不是某類物質，冷補料的添加劑包括了抗水劑、還原劑、抗老化劑等添加劑量較小的有機混合物，對冷補料的路用性能產(chan) 生著較大的影響，在添加量上也是借鑒了熱拌瀝青混合料的經驗，一般添加量為(wei) 0.4%。
