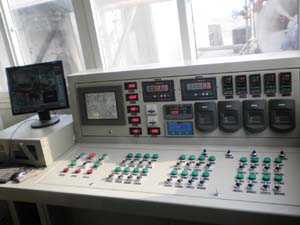

中控室單元

文章出處：網責任編輯：作者：人氣：-發表時間：2013-08-02 18:47:00

JTAR係列橡膠瀝青設備控製係統
中控室控製係統	機旁配電箱子控製係統
主要控製內容
基質瀝青輸送子係統	包括各段溫度、流量測量現場和中控室顯示;電動機啟動/ 停止過流、過載、短路保護變頻調速設計
膠粉輸送子係統	各電機采用了兩地啟動/停止過流、過載、短路保護變頻調速設計，保證的生產過程的安全穩定性該子係統具有膠粉重量實時監測功能且於中控室顯示，確保了攪拌混合比的準確無誤。
混合輸送子係統	各路電機配置了兩地啟動/停止過流、過載、短路保護、變頻調速等功能並有過流報警提醒以及溫度檢測和中控室顯示
反應釜機旁操作係統	可以實現反應釜的單獨操作
觸摸屏組態軟件監控係統	視頻監控係統	其它輔助係統

控製係統的總體(ti) 設計不僅(jin) 考慮到配合機械單元滿足生產(chan) 工藝要求具備完善的連鎖保護還要考慮到生產(chan) 環境溫度、濕度、粉塵、振動、電磁幹擾、供電質量等因素，設計主要遵循以下原則：

▲元件使用壽命長，可靠性高不易損壞關(guan) 鍵元件采用進口產(chan) 品其它元件是國內(nei) 主流產(chan) 品質量可靠容易購買(mai) 更換方便具有良好的性價(jia) 比;
▲元件的工作電壓範圍寬受電波影響小弱電部份抗幹擾能力強;
▲控製係統硬件結構清晰簡單容易維護，可控製性強。

實時監控

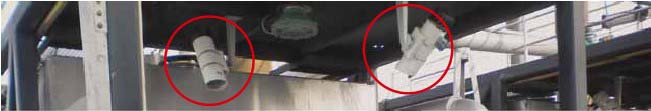

公司大膽創新在設備關(guan) 鍵位置放置了高清晰攝像頭通過中控室監測電腦顯示器便能隨時監控各關(guan) 鍵位置的實時狀態。減少重複勞動加強了安全保障設備運行狀況盡在掌握同時也使整套設備的自動化控製邁上了一個(ge) 新的台階！

良好的線路保護措施

優(you) 化了線路，丟(diu) 棄了零亂(luan) 的線路布置，給生產(chan) 維護提供了更寬闊的空間同時對線路的保護措施給生產(chan) 過程提供了安全保障;集中式出線，所有線路集中到機旁操作櫃再集中連接到中控室布置簡單清晰容易維護:航空插頭的運用更給設備遠距離運輸配合不同瀝青拌和站或瀝青灑布設備的生產(chan) 提供了方便。

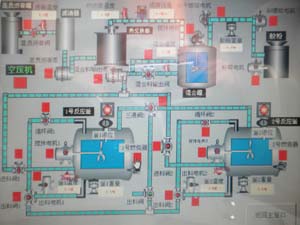

可視化自動控製係統
JTAR20橡膠瀝青設備自動控製係統由低壓電器、可編程控製器PLC、數字量輸入輸出、模擬量輸入輸出、數字溫度控製器、觸摸屏人機界麵、工業(ye) 控製計算機及板卡、組態軟件等組成，其特點如下：

智能與(yu) 人工控製相結合

中文操作界麵簡單、直觀
不需要計算機方麵的專(zhuan) 門知識就可操作

以PLC為(wei) 核心控製器，與(yu) 工控機或觸摸屏人機界麵組成分布式監控係統;
軟件采用模塊化結構設計可擴充性強可靠性高預留升級擴充接口;
